Pengukuran Topografi

Pengukuran Topografi atau Kontur pada Bidang Tanah

Pengukuran topografi atau kontur adalah proses mengidentifikasi dan memetakan bentuk permukaan tanah, termasuk ketinggian (elevasi), kemiringan, dan fitur-fitur alam seperti bukit, lembah, atau sungai. Hasil pengukuran ini biasanya direpresentasikan dalam bentuk peta kontur, di mana garis-garis kontur menunjukkan titik-titik dengan ketinggian yang sama.

1. Tujuan Pengukuran Topografi

Pengukuran topografi dilakukan untuk berbagai keperluan, seperti:

• Perencanaan Konstruksi: Menentukan lokasi yang sesuai untuk pembangunan jalan, gedung, atau infrastruktur lainnya.

• Pertanian: Menganalisis kemiringan tanah dan drainase untuk perencanaan irigasi.

• Manajemen Lingkungan: Memetakan daerah rawan banjir, erosi, atau longsor.

• Pemetaan Wilayah: Menyediakan data akurat untuk pembuatan peta wilayah.

2. Alat yang Digunakan

Beberapa alat yang umum digunakan dalam pengukuran topografi adalah:

• Theodolite: Alat untuk mengukur sudut horizontal dan vertikal.

• Total Station: Alat yang menggabungkan theodolite dengan pengukur jarak elektronik.

• GPS (Global Positioning System): Alat berbasis satelit untuk menentukan koordinat dan elevasi.

• Leveling Instrument: Alat untuk mengukur perbedaan ketinggian antara titik-titik.

• Drone dengan LiDAR: Teknologi modern untuk memetakan topografi secara cepat dan akurat.

3. Metode Pengukuran Topografi

Berikut adalah beberapa metode yang digunakan dalam pengukuran topografi:

a. Pengukuran Manual dengan Theodolite atau Total Station

• Tentukan titik-titik referensi di lapangan.

• Ukur sudut dan jarak antara titik-titik tersebut.

• Catat data elevasi dan posisi horizontal.

• Plot data ke dalam peta kontur.

b. Pengukuran dengan GPS

• Gunakan receiver GPS untuk mengumpulkan data koordinat dan elevasi.

• Data dapat diolah menggunakan software pemetaan untuk menghasilkan peta kontur.

c. Pengukuran dengan Drone dan LiDAR

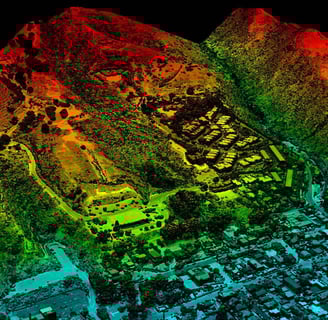

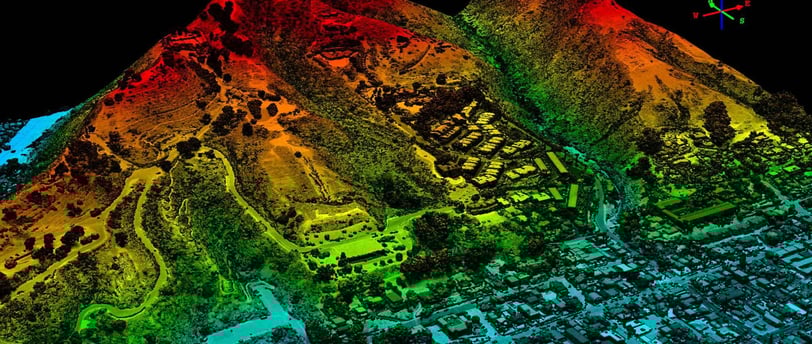

• Drone dilengkapi dengan sensor LiDAR (Light Detection and Ranging) untuk memindai permukaan tanah.

• Data yang dihasilkan berupa titik-titik elevasi (point cloud) yang dapat diolah menjadi peta topografi 3D.

d. Pengukuran dengan Fotogrametri

• Ambil foto udara menggunakan drone atau pesawat.

• Olah foto menggunakan software fotogrametri untuk menghasilkan model 3D dan peta kontur.

4. Garis Kontur dan Interpretasinya

Garis kontur adalah garis yang menghubungkan titik-titik dengan ketinggian yang sama. Beberapa karakteristik garis kontur:

• Jarak Antar Garis Kontur: Semakin rapat jaraknya, semakin curam kemiringan tanah.

• Garis Kontur Tertutup: Menunjukkan bukit atau depresi.

• Interval Kontur: Perbedaan ketinggian antara dua garis kontur yang berurutan.

5. Hasil Pengukuran Topografi

Hasil pengukuran topografi biasanya direpresentasikan dalam bentuk:

• Peta Kontur: Menunjukkan garis-garis kontur dan fitur topografi.

• Model 3D: Representasi visual tiga dimensi permukaan tanah.

• Profil Topografi: Potongan vertikal yang menunjukkan perubahan elevasi sepanjang garis tertentu.

6. Aplikasi dan Software Pemetaan

Beberapa software yang digunakan untuk mengolah data topografi adalah:

• AutoCAD Civil 3D: Untuk desain dan analisis topografi.

• ArcGIS: Untuk pemetaan dan analisis geospasial.

• Google Earth Pro: Untuk visualisasi dan pengukuran sederhana.

• QGIS: Software open-source untuk pemetaan topografi.

7. Pentingnya Pengukuran Topografi

Pengukuran topografi sangat penting karena:

• Memberikan informasi akurat tentang bentuk dan elevasi tanah.

• Membantu dalam perencanaan dan desain proyek konstruksi.

• Mencegah risiko seperti longsor atau banjir.

• Memastikan efisiensi dalam penggunaan lahan.

Kesimpulan

Pengukuran topografi atau kontur pada bidang tanah adalah proses penting untuk memahami karakteristik fisik suatu wilayah. Dengan menggunakan alat dan metode yang tepat, Anda dapat menghasilkan peta kontur yang akurat dan berguna untuk berbagai aplikasi. Jika Anda membutuhkan bantuan profesional, konsultasikan dengan surveyor atau ahli geomatika.
